(무선설비기사) BJT 트랜지스터 Base 찾는 방법

안녕하세요 BJT 트랜지스터에서 Emitter Collector Base 의 위치를 찾는 방법에 대해 글을 쓰겠습니다.



우선, 무선설비기사에서 대게 A, C 로 시작하는 트랜지스터를 가장 많이 사용합니다.



A는 PNP를 의미하고, C는 NPN을 의미합니다.





PNP

NPN



BJT 내부

PN 다이오드의 특성에 대해 짚고 넘어가겠습니다.



PN다이오드

PN다이오드의 설명

결론부터 말하자면, P쪽에는 높은 전압, N쪽에는 낮은 전압인 상태에서 전류가 흐르면서 0.7V 전압강하가 생깁니다.



만약 P쪽에 낮은 전압, N쪽에는 높은 전압이면 전류가 흐르지 않습니다. 이 특성만 이해하고 넘어가겠습니다.

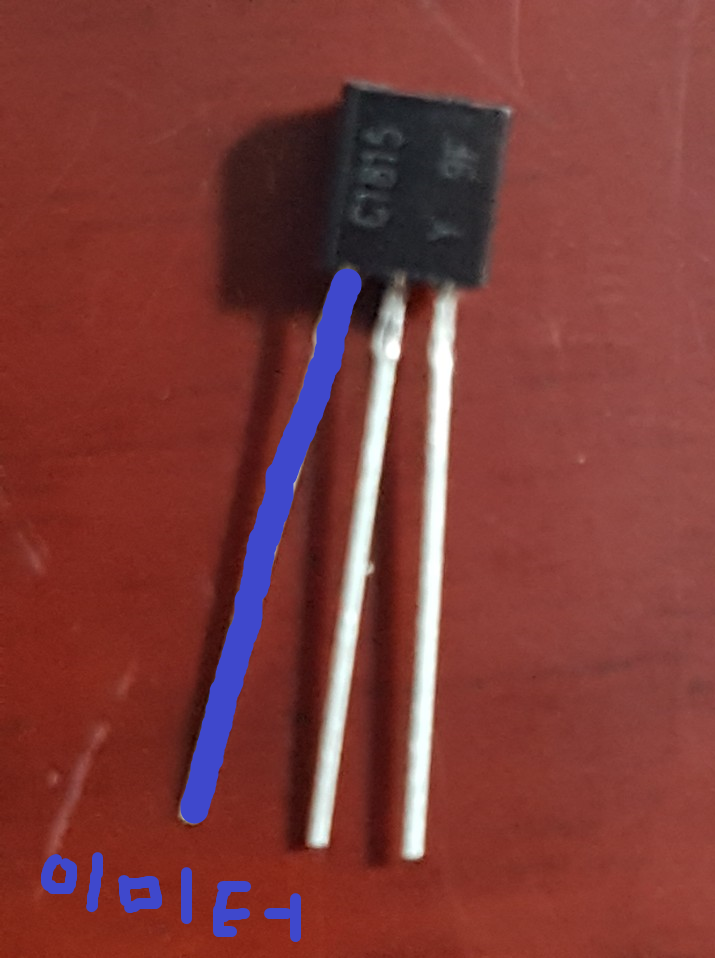

BJT에서 Emitter 다리

어느 회사든 소자명이 적혀있는 방향으로 왼쪽이 Emitter입니다. 하지만 회사마다 Base와 Collector 다리의 위치가 다릅니다.

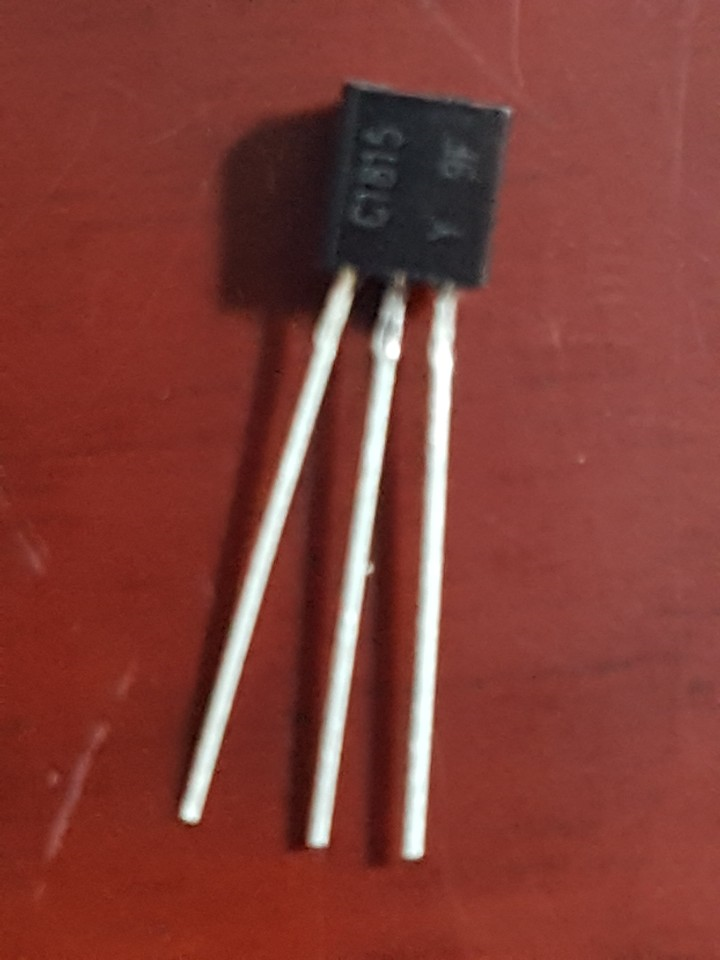

현재 사진에서 NPN 트랜지스터를 보고 있습니다. Base와 Collector를 어떻게 찾을 수 있을까요?



전류는 P에서 N으로 흐르고, 대기 0.6 ~ 0.7의 전압강하가 생긴다고 했습니다.



NPN의 경우,



N 방향 Emitter => (-) 검은색,

P 방향 Base => (+) 빨강색,



전류가 Base(P)에서 Emitter(N)으로 흐르며, 0.7V의 전압강하가 있는 것을 찾으면 됩니다.



가운데 다리를 찍었을 때



가장 왼쪽 다리 ( emitter = 검은색 다리 ) 를 찍고 가운데 다리를 빨강색을 갔다 댔을 때 아무 전압값이 없습니다.

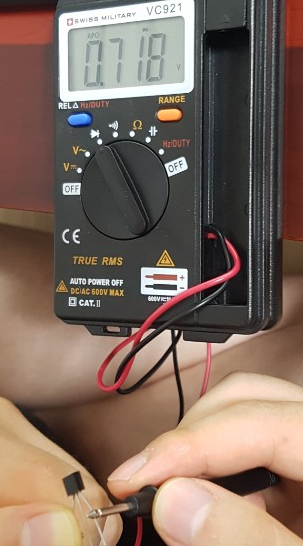

오른 쪽 다리를 찍었을 때

가장 왼쪽 다리 ( emitter = 검은색 다리 ) 를 찍고 오른 쪽 다리를 빨강색을 갔다 댔을 때 0.7V의 전압이 나타납니다.



그렇다면 오른쪽 다리는 Base임을 알 수 있습니다.

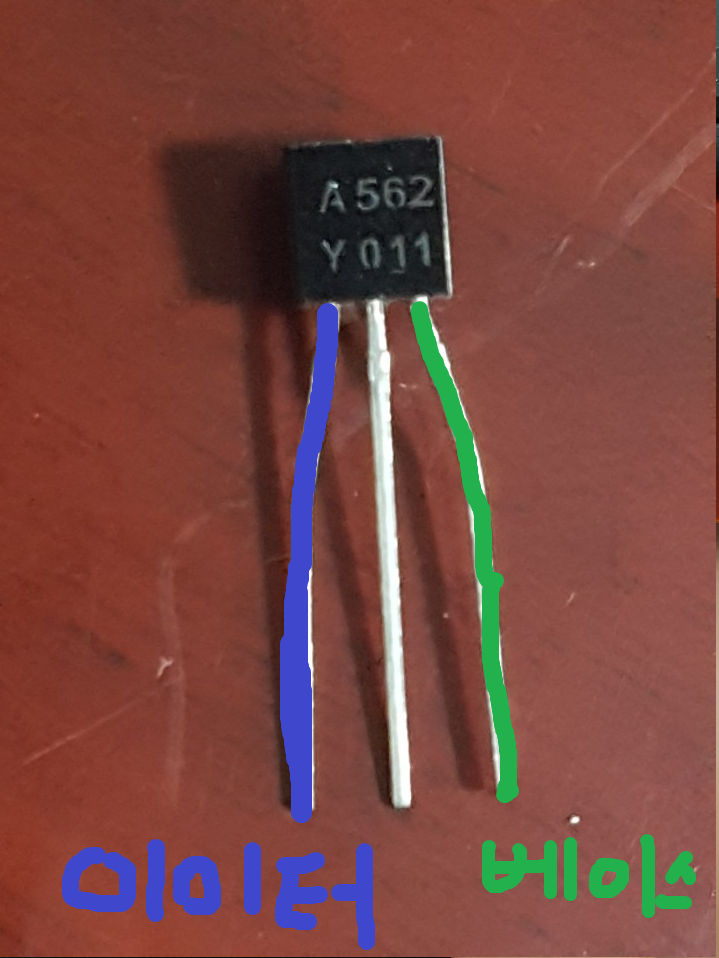

오른쪽 다리는 베이스

나머지 가운데 다리는 Collector임을 알 수 있습니다.

npn 방향

그렇다면 궁금점이 하나 생길 수 있습니다.



전류는 P에서 N으로 흐른다고 했습니다. Base에서 Collector로 전류가 흐를 수 있지 않을까요? 바로 한 번 찍어보겠습니다.



Base (빨강) Collector (검은색)

굉장히 잘나옵니다.



이제 PNP도 해볼까요? 어렵지 않습니다.

pnp

대략 이런 느낌으로 가야하겠지요?



PNP

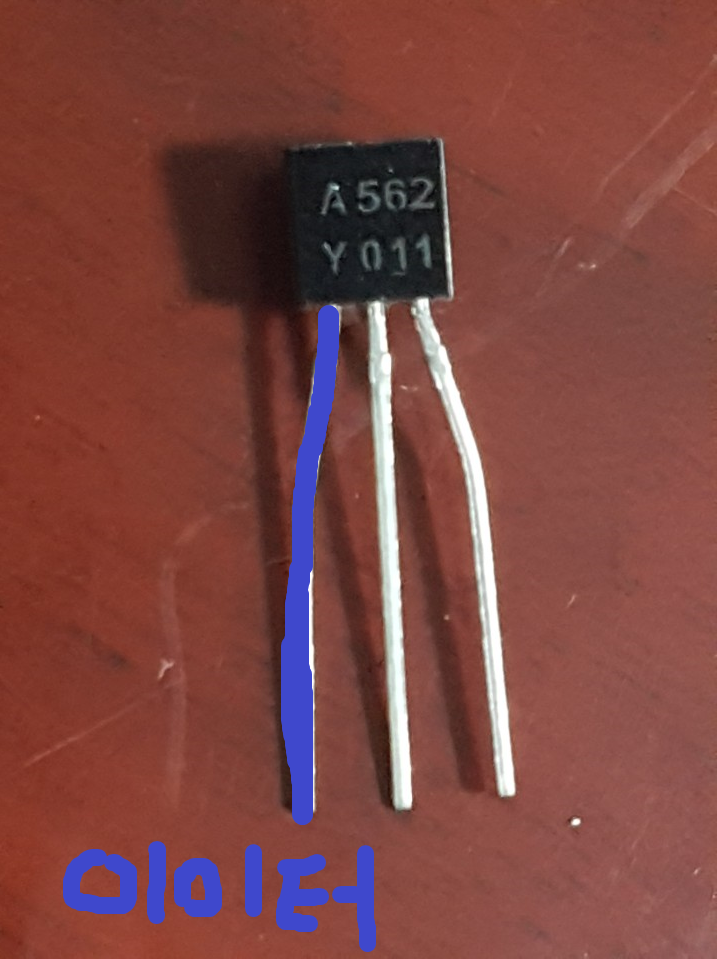

항상 어떤 회사든 이미터는 왼쪽으로 고정이라고 말했습니다.



이제 PNP 이기 때문에,



Emitter (P) : 빨강색 다리

Base (N) : 검은색 다리



가운데 다리

오른쪽 다리

PNP

트랜지스터를 만나시면 우선 이렇게 빠르게 찾으시고 회로를 꼽는 것을 추천드립니다.
