[라즈베리파이] LED 점멸 (feat.LED에 무슨 저항을 꼽아야 할지 모를때)

안녕하세요.



오늘은 처음으로 라즈베리파이 GPIO에 무언가를 연결해서 실습해봅니다.



아두이노, AVR, 라즈베리파든 어떤 것이 되었든 처음은 LED로 시작해야겠지요??



우선 LED부터 준비하겠습니다.

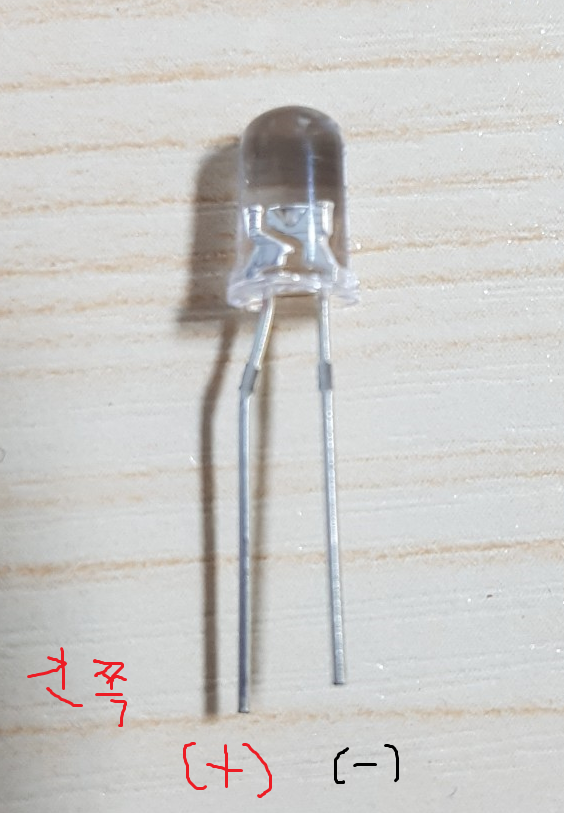

일단 집에 굴러다니는 LED 하나 씩 주워옵니다.



무슨 색인지, 전압이 어떻게 되는지 아무도 모릅니다.



혹시 집에 측정기를 가지고 계시나요?



LED는 발광 다이오드로 순방향 전압을 가했을 때 발광하는 역할을 합니다.



한마디로 그냥 PN다이오드이고 순방향 전압이 흘렸을 때 빛이 난다는 것입니다.



light emitting diode

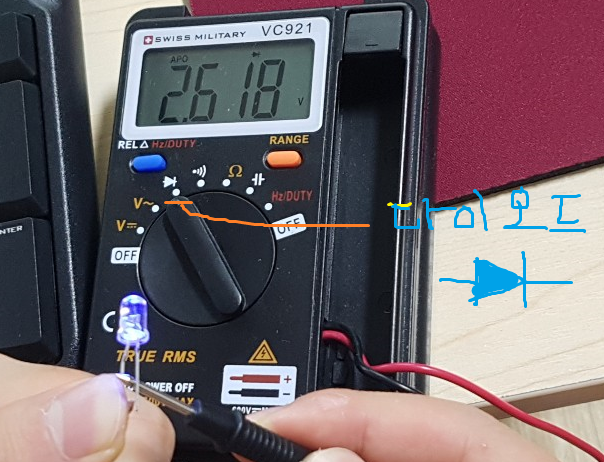

led는 다이오드이기 때문에 측정기를 다이오드에 두고 측정해보겠습니다.



다이오드 버튼에 갖다두고



(+) : 긴다리 ; 빨간색 봉  => GPIO 선 (저 같은 경우는 2번에 연결함)

(-) : 짧은 다리 : 검은색 봉=> GND(접지)



위 측정한 값을 통해 알 수 있는 것

1. blue led

2. led에 필요한 순방향으로 약 2.6V가 걸리면서 led가 켜진다.

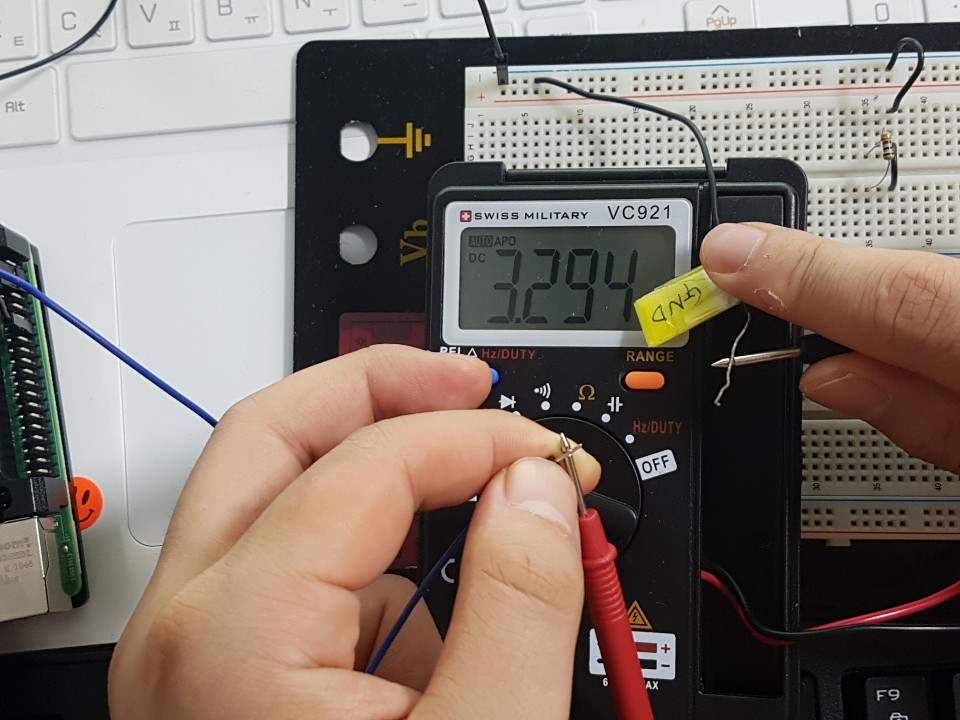

GPIO 2번 : 빨간색 봉

접지(GND) : 검은색 봉



현재 GPIO를 2초마다 HIGH LOW로 반전되는 상황



3.3V -> 0V -> 3.3V -> 0V ->3.3V ....



약 3.3V

위 측정한 값을 통해 알 수 있는 것

1. GPIO가 HIGH일 때 3.3V

2. GPIO가 LOW일 때 0V



(입력 전압 - LED 전압) / LED 전류 = 저항값



입력전압 : 약 3.3V

LED 전압 : 약 2.6V

LED 전류 : 약 20mA(기본적으로 LED의 전류는 20~30mA라고 한다.)



(3.3 - 2.6) / 0.02 = 35(ohm)



위 LED에 필요한 저항은 35이라는 것을 알 수 있다.





하지만 현재 가지고 있는 가장 작은 저항이 100옴이니, 그냥 100옴을 쓰겠습니다. 하하...

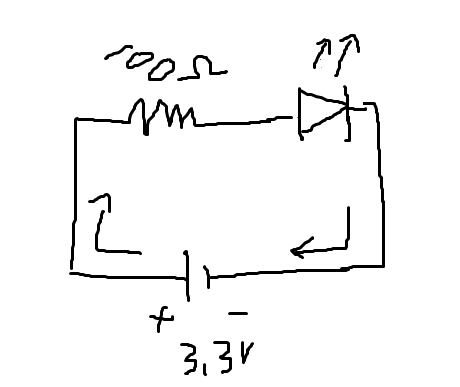

대략, 이런 느낌일까요... 피스파이스로 그리는걸 예전에 배웠는데 현재는 다 까먹었습니다.. 못그렸지만 잘봐주시길..

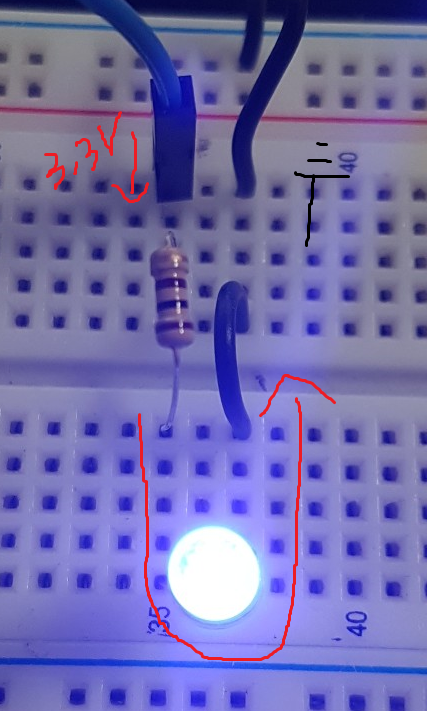

빵판에 꼽으면 이렇게 됩니다. 코드는 최대한 아두이노 느낌으로 한 번 가보겠습니다.



import RPi.GPIO as GPIO
import time


def setup():
   GPIO.setmode(GPIO.BCM) # Broadcom pin-numbering scheme
   GPIO.setup(2, GPIO.OUT) # output rf


def loop():
   GPIO.output(2, GPIO.HIGH)
   time.sleep(0.1)
   GPIO.output(2, GPIO.LOW)
   time.sleep(0.1)


try:
   setup()

   while(True):
      loop()

except KeyboardInterrupt:
   print("Keyboard interrupt")

except:
   print("some error")

finally:
   print("clean up")
   GPIO.cleanup() # cleanup all GPIO



아두이노처럼 setup 부분 loop 부분으로 함수화 시켰습니다.



KeyboardInterrupt는 CTRL C 를 치면 인터럽트 걸립니다.



finally로 동작을 마치면 GPIO 핀을 clean 시킵니다.



동작은 0.1초씩 점멸할 것입니다.
