Pull up(풀업) , Pull down(풀다운) 저항에 대해 알아보자!

안녕하세요. 오늘은 풀업, 풀다운 저항에 대해 알아 보도록 하겠습니다.



우선 플로팅 현상을 방지하는데 풀업, 풀다운 저항을 사용합니다.

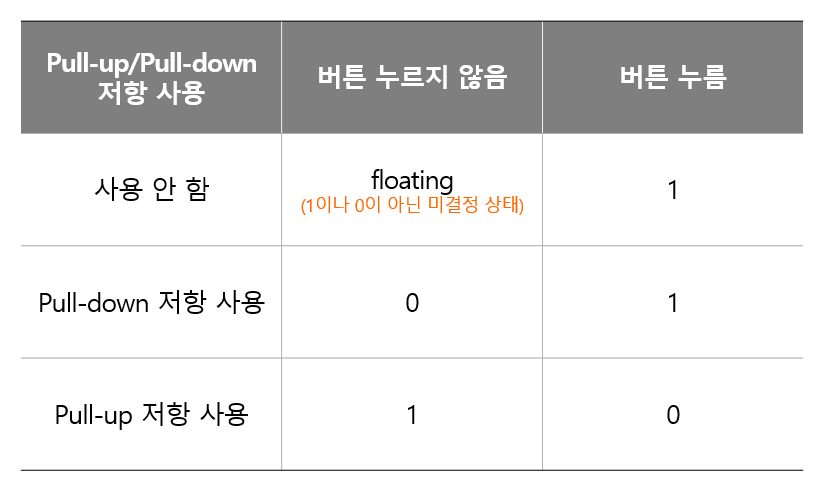

플로팅 현상은 3.3V에서 동작한다고 했을 때, 3.0V와 3.5V 사이에서 전압이 애매하게 걸릴 경우



디지털 회로상으로 0 인지 1인지 구별하지 못하게 되어 오작동을 일으킵니다.







1. 아두이노 기본 풀업 저항(소프트웨어)

아두이노는 기본적으로 풀업 저항을 소프트웨어적으로 제공합니다.

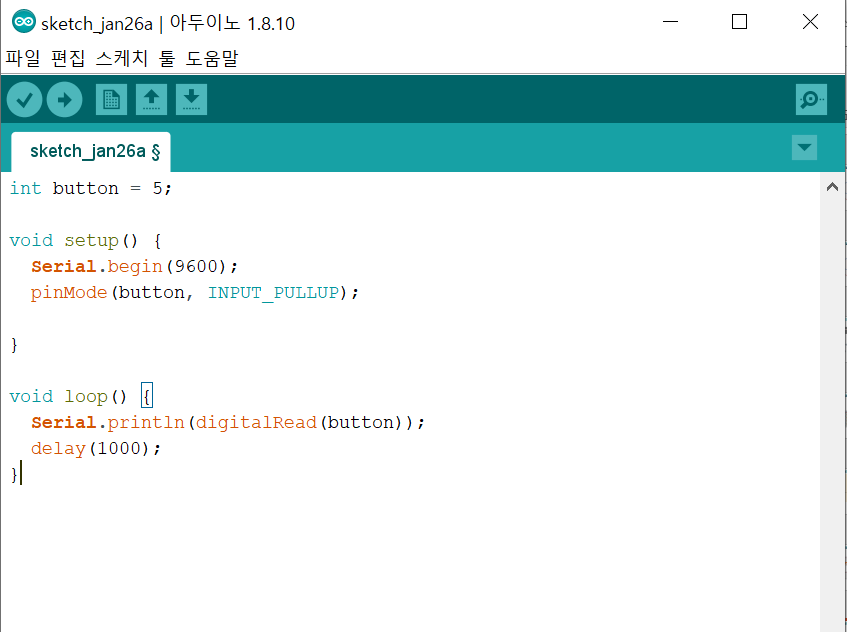

아두이노 풀업









2. 풀업 저항(하드웨어)

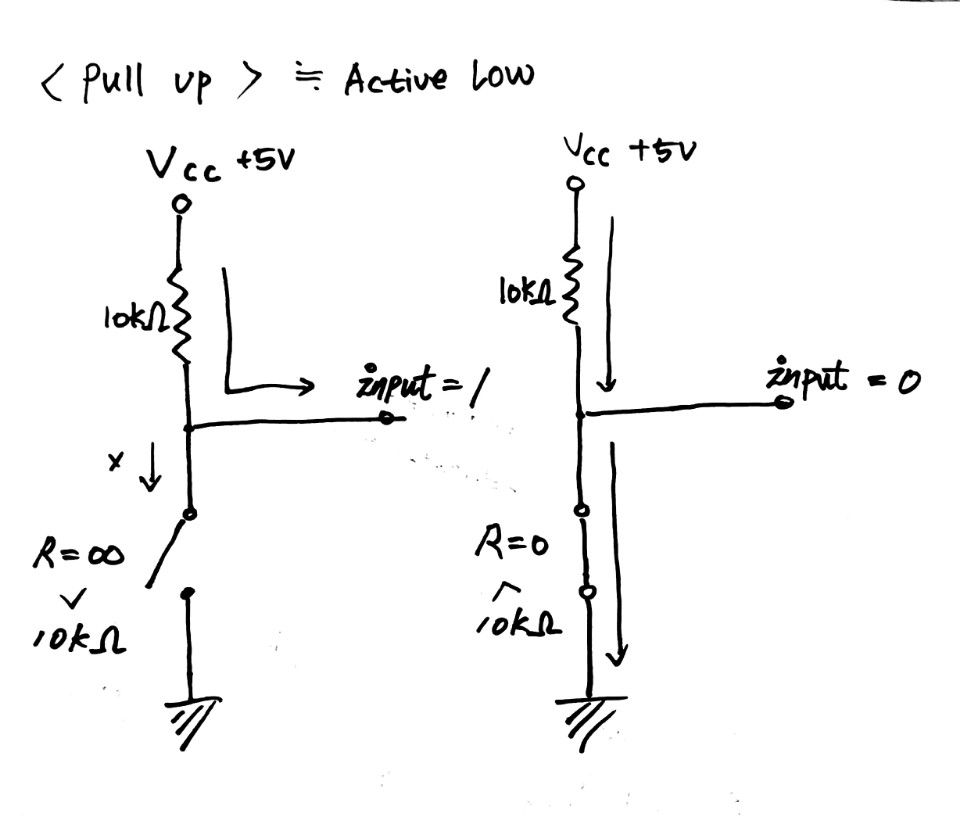

풀업 저항

저항은 대게 10k ~ 100k옴을 사용합니다.



3. 풀다운 저항(하드웨어)

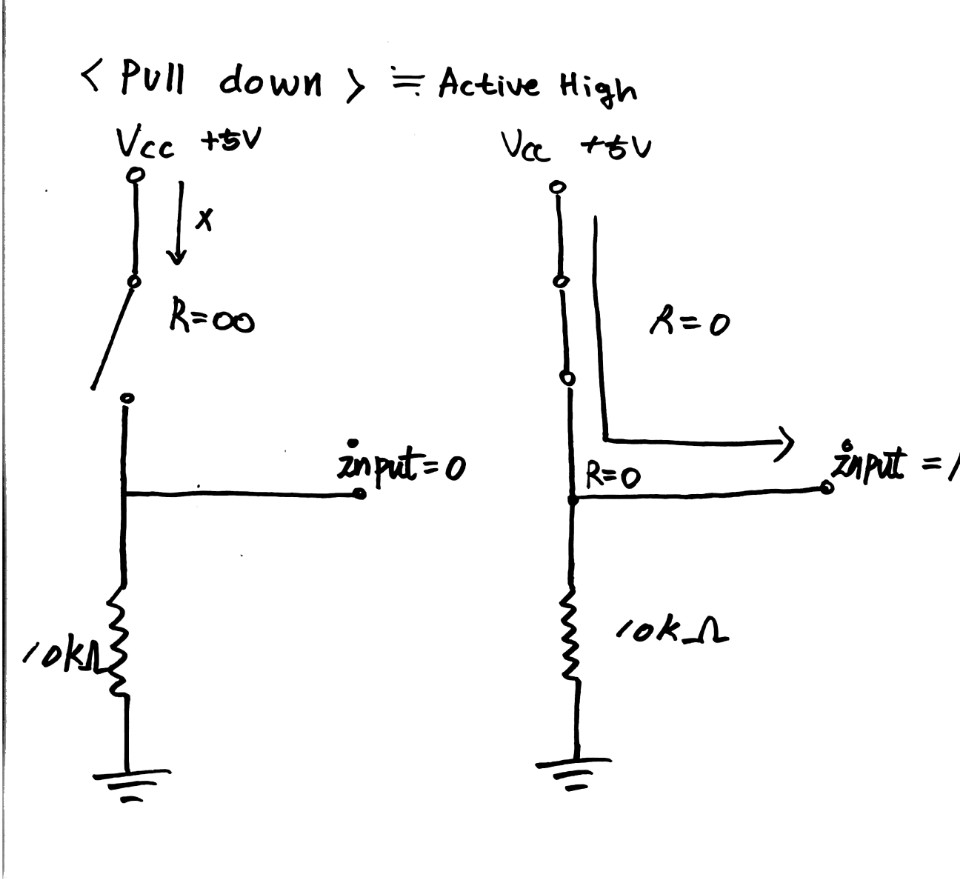

풀다운 저항
