Regional Parameters

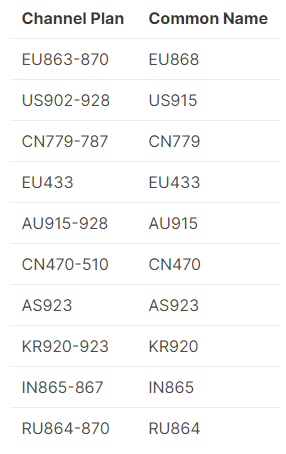

LoRa는 기본적으로 지역마다 사용하는 주파수 대역, Duty Cycle이 다르다.

우리나라는 KR920에 해당하며, SKT Telecom이 선두주자로 LoRa를 개발하고 있다. 아래 기술 요구사항을 참고하였습니다. 구현에 있어 중요하다고 생각하는 부분을 아래에 정리합니다.

SKT, 저전력 IoT LoRa 디바이스 기술 요구사항(LoRa-1.8), 2016년 8월

1.  대한민국 무선설비규칙 917~923.5 ㎒ 무선설비 기술기준 표준규격에 따라 중심주파수 및 공중선 전력 등 상응하는 최신 표준규격을 모두 준수하여야 한다.
2. 각 주파수 대역 내 각 채널의 대역폭은 125 ㎑를 지원해야 하며, 지원 가능한 채널 대역폭을 소프트웨어/파라미터으로 설정 가능하여야 한다.
3. 디바이스의 하향링크(RX1) 채널 주파수 위치가 가장 최근 상향링크 송신한 채널 주파수 위치가 되도록 동작할 수 있어야 하고, 재전송(RX2) 채널 주파수 위치 및 Spreading Factor, Data Rate 은 소프트웨어/파라미터으로 설정 가능하여야 한다.

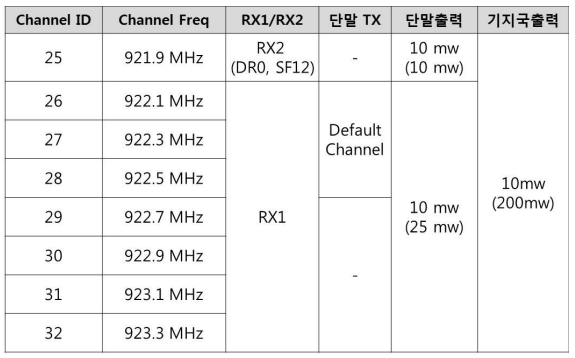

KR920

25 채널은 RX2 윈도우 Downlink 전용

26, 27, 28 채널은 RX1 윈도우 Uplink/Downlink 사용 (Default)

29, 30, 31, 32 채널은 RX1 윈도우 Uplink/Downlink 사용 (Extra)



25 채널은 Uplink 이 후 Downlink가 없을 시, RX2(25채널) 윈도우를 통해 Downlink



구현 시 위 규격을 지켜야 한다.



위 Channel Freq가 Join_Accept 메세지의 CFList이다.
