[STM32] 11. 시리얼 모니터를 위한 UART 통신 구현 (1) FTDI (UART To USB)

FTDI (Future Technology Devices International Ltd.)는 주로 UART (Universal Asynchronous Receiver-Transmitter) 신호를 USB (Universal Serial Bus)로 변환하는데 사용되는 IC (Integrated Circuit) 칩을 제조하는 회사이다. FTDI 칩을 사용하면 UART를 사용하는 장치를 USB 포트에 연결할 수 있다.

임베디드 시스템에서 printf 함수를 사용하는 것은 디버깅, 로깅, 상태 확인 등을 위해 매우 유용하다. printf 함수는 표준 C 라이브러리 함수로, 포맷된 출력을 생성하여 콘솔이나 터미널에 문자열을 출력하는데 사용된다. 그러나 임베디드 시스템에서는 일반적으로 디스플레이나 콘솔이 없기 때문에, UART (Universal Asynchronous Receiver-Transmitter) 인터페이스를 통해 시리얼 통신을 사용하여 출력을 컴퓨터나 다른 디버깅 장치로 전송하는 경우가 많다.

• 하드웨어 설정
  • 마이크로컨트롤러의 UART 핀을 FTDI 칩의 UART 핀에 연결한다.
  • FTDI 칩의 USB 포트를 컴퓨터에 연결하여, 컴퓨터가 USB를 통해 시리얼 데이터를 수신할 수 있도록 한다.
• 드라이버 설치
  • 컴퓨터에 FTDI 드라이버를 설치한다. 드라이버는 FTDI의 공식 웹사이트에서 다운로드할 수 있다. 드라이버를 설치하면 컴퓨터의 장치 관리자에서 가상 COM 포트로 FTDI 장치가 나타난다.
• 소프트웨어 설정
  • 임베디드 시스템의 펌웨어에서 UART를 초기화한다. UART 초기화 과정은 UART 속도(baud rate), 데이터 비트, 패리티 비트, 정지 비트 등을 설정하는 것이다.

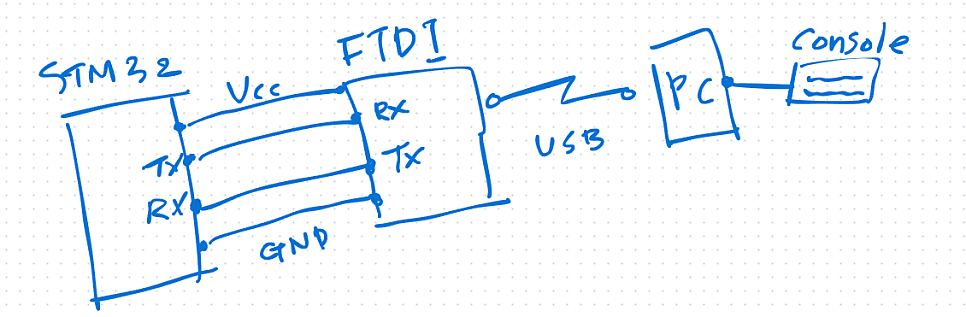

보통 STM32를 통해 콘솔에서 명령어를 주고 받을 때 보통 아래와 그림과 같다. UART To USB가 UART 테스트를 할 때, 굉장히 좋은 점은 FTDI를 연결했을 때, 컴퓨터에서 장치 관리자로 손쉽게 접근하여 제어할 수 있다는 점이다.

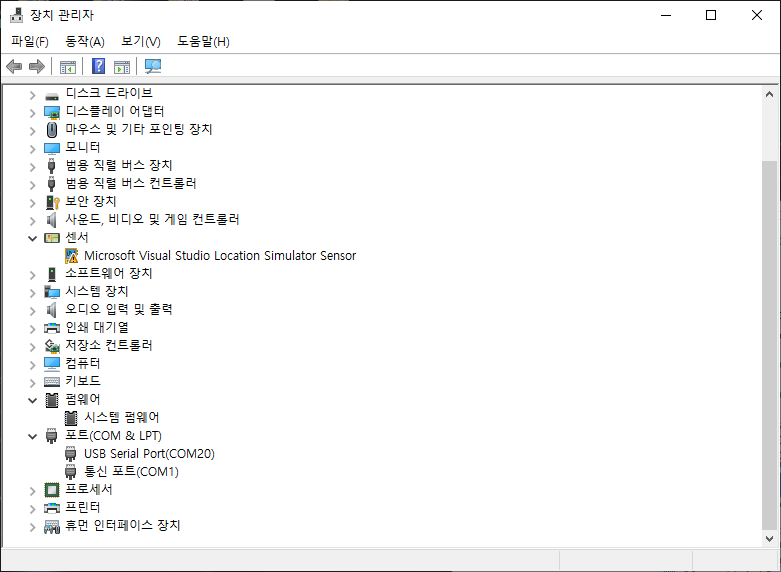

장치 관리자

아래는 FTDI 제품이다.

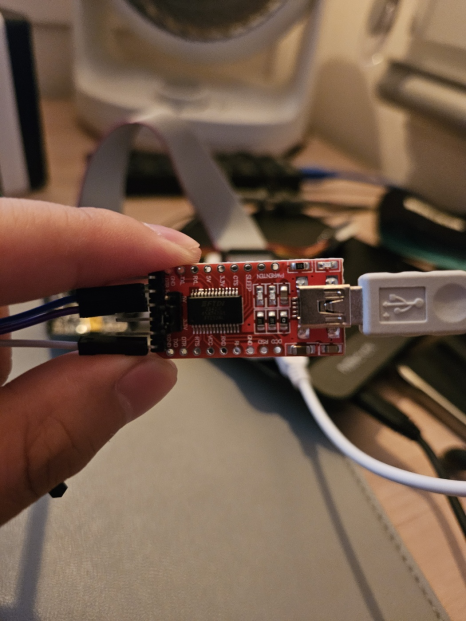

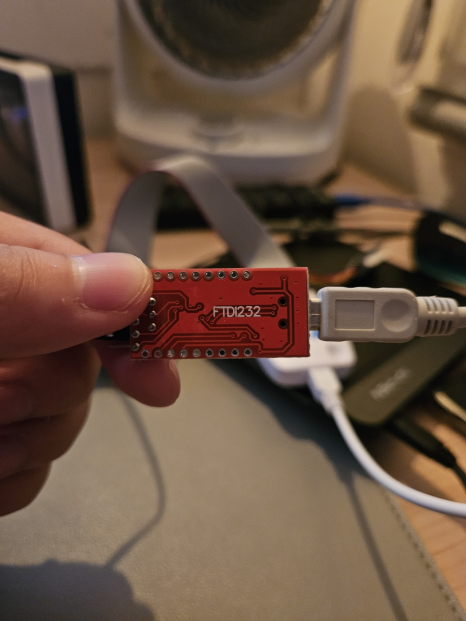

이 제품의 장점으로는 VCC (5V, 3.3V) 고를 수 있다는 장점이 있고, FTDI에서 Tx, Rx Signal이 들어올 때마다 해당 LED가 불이 들어와서 디버깅할 때 편하다.

다음 글은 해당 FTDI 제품을 이용하여 UART 테스트를 진행해보려 한다.
