[Pytorch] Conv1D + LSTM 모델 Pytorch 구현

그림 참고 1:

Early Warning Model of Wind Turbine Front Bearing Based on Conv1D and LSTM | IEEE Conference Publication | IEEE Xplore

그림 참고 2:

Understanding 1D and 3D Convolution Neural Network | Keras | by Shiva Verma | Towards Data Science



---

1. 데이터셋 가정

0. 가속도계 데이터셋 가정

Batch size : 100000

Sequence : 10

Feature : 3 (x-axis, y-axis, z-axis)



Dataset shape : (100000, 10, 3) = (Batch size, Sequence, Feature) = (B, S, F)



---

2. 모델 구성

1. 모델 구성

1. Conv1D

  CNN은 convolution layer, pooling layer, fully connected layer로 주로 구성된다. 그 중 convolution layer와 pooling layer는 두 개의 특수 신경망 레이어로 주로 유효 특징 추출을 담당한다. 원본 데이터에서 벡터를 추출하고 원본 기능의 공간적 정보를 마이닝할 수 있다. 가속도계와 같은 1차원 데이터를 1차원 컨볼루션 신경망(Conv1D)을 사용하여 서로 다른 변수를 결합하고 변수 간의 공간적 상관 관계를 추출한다.



2. Conv1D

  Conv1D는 그림 2와 같이 한 차원에 대해 커널 슬라이딩을 통해 공간적 상관 관계를 추출한다.





2. LSTM

  LSTM은 시계열 데이터를 처리하기 위한 고전적인 딥 러닝 네트워크이다. 순환 신경망이 긴 시계열을 어느 정도 처리할 때 기울기 소실(Vanishing gradient) 문제를 해결하는 순환 신경망의 변형입니다. 장기 및 단기 기억 네트워크의 셀 구조는 그림 3과 같이 망각 게이트, 입력 게이트 및 출력 게이트가 있다.

3. LSTM



  3. Conv1D + LSTM

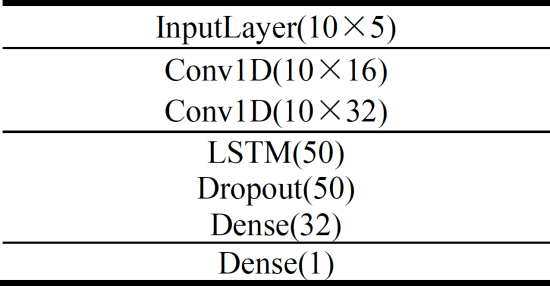

  Conv1D + LSTM 모델은 그림 1과 같이 Conv1D 기반의 특징 융합 레이어, LSTM 기반 시계열 예측 레이어, output layer로 구성된다. Input layer에는 그림 0과 같은 시공간적 특성행렬이 입력된다. 각 변수는 CNN에 의해 ​​가중치가 부여되고 변수 간의 정보가 결합된다. 과적합(Overfitting)을 피하기 위해 dropout layer가 네트워크에 추가됩니다. 모델 파라미터는 그림 4와 같이 구성한다.



4. 모델 파라미터



모델을 구성하게 되면 아래의 코드와 같이 구현할 수 있다.

import torch.nn as nn


class Conv1d_LSTM(nn.Module):
    def __init__(self, in_channel=3, out_channel=1):
        super(Conv1d_LSTM, self).__init__()
        self.conv1d_1 = nn.Conv1d(in_channels=in_channel,
                                out_channels=16,
                                kernel_size=3,
                                stride=1,
                                padding=1)
        self.conv1d_2 = nn.Conv1d(in_channels=16,
                                out_channels=32,
                                kernel_size=3,
                                stride=1,
                                padding=1)

        self.lstm = nn.LSTM(input_size=32,
                            hidden_size=50,
                            num_layers=1,
                            bias=True,
                            bidirectional=False,
                            batch_first=True)

        self.dropout = nn.Dropout(0.5)

        self.dense1 = nn.Linear(50, 32)
        self.dense2 = nn.Linear(32, out_channel)

    def forward(self, x):
	# Raw x shape : (B, S, F) => (B, 10, 3)

        # Shape : (B, F, S) => (B, 3, 10)
        x = x.transpose(1, 2)
        # Shape : (B, F, S) == (B, C, S) // C = channel => (B, 16, 10)
        x = self.conv1d_1(x)
        # Shape : (B, C, S) => (B, 32, 10)
        x = self.conv1d_2(x)
        # Shape : (B, S, C) == (B, S, F) => (B, 10, 32)
        x = x.transpose(1, 2)

        self.lstm.flatten_parameters()
        # Shape : (B, S, H) // H = hidden_size => (B, 10, 50)
        _, (hidden, _) = self.lstm(x)
        # Shape : (B, H) // -1 means the last sequence => (B, 50)
        x = hidden[-1]

        # Shape : (B, H) => (B, 50)
        x = self.dropout(x)

        # Shape : (B, 32)
        x = self.fc_layer1(x)
        # Shape : (B, O) // O = output => (B, 1)
        x = self.fc_layer2(x)

        return x
